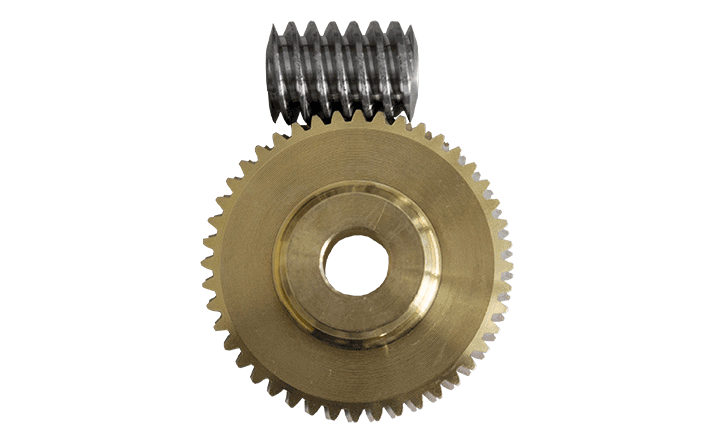

Wormwielsets

Nu ook online beschikbaar!
Deze video toont u de voordelen van onze online shop.

  • Individuele fabricage volgens de specificaties van de klant
  • Diameters van 15 tot 300 mm, asafstanden van 17 tot 210 mm, modulus van 0,5 tot 10, aslengtes tot 500 mm
  • Materiaalkeuze op basis van de eisen van de klant (staal, brons, hardweefsel of kunststof)
  • Alle processtappen (draaien, frezen, harden, flankenslijpen, slijpen, meten) in een hand

Met onze wormwielsets dekken wij een breed spectrum toepassingen af. Meer dan 1 miljoen in eigen productiefaciliteiten geproduceerde wormwielsets per jaar (waarvan het merendeel volgens klantspecificaties) profiteren van onze jarenlange ervaring en hoge productiviteit.

Wij produceren cataloguswormwielsets volgens de Framo Morat-norm met diameters van 20 tot 135 mm en 80 mm. Daarnaast leveren wij klantspecifieke wormwielsets met diameters tot 300 mm en 210 mm.

De cataloguswormwielsets zijn meestal uit voorraad leverbaar met verschillende, dicht op elkaar liggende, asafstanden en overbrengverhoudingen. Uiteraard kunnen wij ook klantspecifieke asafstanden en overbrengverhoudingen berekenen en produceren. Onze wormwielsets zijn bij voorkeur rechtsstijgend, maar kunnen op verzoek natuurlijk ook linksstijgend worden uitgevoerd.

Alle essentiële processtappen van de zachte en harde bewerking, inclusief harden in eigen hardingsovens, worden in eigen faciliteiten uitgevoerd. Dankzij deze grote hoeveelheid productietechnieken kunnen wij ook complexe bewerkingsopdrachten exact naar wens van de klant en in de hoogste kwaliteit realiseren. Meer informatie daar over vindt u hier.

Cataloguswormwielsets

  • Asafstanden van 17 tot 80 mm
  • Overbrengverhoudingen tot 100:1

Klantspecifieke wormwielsets

  • Asafstanden tot 150 mm
  • Wormwielaslengte tot 500 mm
  • Wormdiameter tot 120 mm
  • Wormwieldiameter tot 300 mm
  1. Materialen

    De wormen zijn oppervlaktegehard, de flanken en boring geslepen. Het wormwiel bestaat uit een speciale legering (koper-zinklegering) met additieven aluminium, silicium en mangaan. Dit is een voor glijdende toepassingen ontwikkelde speciale kwaliteit binnen de groep CuZn40Al2 volgens DIN 17660 (Nieuw volgens EN: CuZn37Mn3Al2PbSi). De chemische bestendigheid is vanwege het hoge aandeel aluminium erg hoog.

    Wormwielen uit kunststof
    Wormwielen uit kunststof zijn door hun slechte warmtegeleiding alleen geschikt voor lage glijsnelheden (<1,5 m/s) en middelmatig hoge flankbelastingen. De worm moet gehard en de flanken worden geslepen.
    Wormwielen uit kunststof mogen worden belast met ongeveer 50% van de koppelbelasting van de bronzen wormwielen (specificatie MF-mineraal vet).

    Wormwielen uit brons
    Cu Sn 12 DIN 1705
    Relatief zacht materiaal met goede slijtvastheid, geschikt voor hoge glijsnelheden.

    Cu Sn 12 Ni DIN 1705
    Relatief zacht materiaal met zeer hoge slijtvastheid, geschikt voor zeer hoge glijsnelheden.

    CuAl10Fe3 Mn2 DIN 17665 / 17672
    Relatief hard glijmaterialen voor hoge belastingen en relatief lage snelheid.

    Meer informatie vindt u in onze wormwielsetcatalogus.

  2. Zelfremming

    De zelfremming wordt beïnvloed door de spoedhoek, de oppervlakteruwheid van de flanken, de glijsnelheid, het smeermiddel en de opwarming. Er moet een onderscheid worden gemaakt tussen de dynamisch en statisch zelfremming.
    Dynamische zelfremming: spoedhoek tot 3° bij vetsmering; tot 2,5° bij smering met synthetisch oliën.
    Statische zelfremming: spoedhoek van 3 tot 5° bij vetsmering; van 2,5 tot 5° bij smering met synthetisch oliën.
    Bij spoedhoeken groter dan 4,5°, respectievelijk 5° is er geen zelfremming.

    Schokken of trillingen kunnen de zelfremming opheffen. Daarnaast kunnen een aantal factoren, zoals smering, glijsnelheid en belasting dermate gunstige omstandigheden opleveren dat de zelfremming negatief wordt beïnvloed. Om die reden is het niet mogelijk garanties voor wat betreft zelfremming te geven.

  3. Montage van het wormwiel

    Voor de zijdelingse lagering van wormwielen is de tolerantie van het referentievlak maatgevend. De zijdelingse tolerantie ‘c’ mag voor alle asafstanden niet groter zijn dan 0,15 mm.

    Door het contactbeeld in gemonteerde toestand te controleren het regelen is te herkennen of de wielset al dan niet correct gemonteerd is voor wat betreft de axiale positie van het wormwiel. Het contactbeeld moet bij voorkeur doorlopen in de richting van de uitloopzijde. Bij wisselende draairichting (omkeertoepassingen) moet het contactbeeld doorlopen in de richting van het midden.

  4. Rendement

    Het rendement is over het algemeen afhankelijk van volgende voorwaarden:

    • de spoedhoek van de worm,
    • de glijsnelheid,
    • het gebruikte smeermiddel,
    • de oppervlaktekwaliteit,
    • en de montageomstandigheden.

    Naar mate de asafstand groter is, neemt het rendement toe. Bij kleine afstanden worden vaak uit het oogpunt van ruimte en kosten glijlagers toegepast. Deze hebben echter een hogere wrijvingsweerstand en daarmee een sterke invloed op het totale rendement. De vermelde rendementen zijn alleen geldig onder optimale montage-omstandigheden.

    Meer informatie over het rendement vindt u in onze wormwielsetcatalogus.

  5. Schroefwielvertanding

    Schroefwielvertanding is een hoekvertanding, waarbij de axiale tandhoek gelijk is aan de spoedhoek van de worm. Het glijvlak is een lijncontact, waardoor ten opzichte van een wormwiel een kleiner koppel kan worden overgebracht, respectievelijk de levensduur korter is.

De informatie op deze pagina werd met de grootst zorg opgesteld en op juistheid gecontroleerd. Voor eventueel foutieve of onvolledige informatie aanvaarden wij geen aansprakelijkheid.

Cataloguswormwielsets

Asafstand 17mm

Versnelling:
2,25 – 80:1
Uitgaand koppel:
1,0 – 2,8 Nm

Schneckenradsatz A17

Asafstand 22mm

Versnelling:
3 – 40:1
Uitgaand koppel:
2,2 – 5,8 Nm

Schneckenradsatz A22

Asafstand 25mm

Versnelling:
4 – 50:1
Uitgaand koppel:
5,1 – 9,3 Nm

Schneckenradsatz A25

Asafstand 31mm

Versnelling:
2,5 – 100:1
Uitgaand koppel:
4,4 – 15,7 Nm

Schneckenradsatz A31

Asafstand 33mm

Versnelling:
3,5 – 75:1
Uitgaand koppel:
10,1 – 21,3 Nm

Schneckenradsatz A33

Asafstand 35mm

Versnelling:
2,78 – 90:1
Uitgaand koppel:
6,6 – 25,6 Nm

Schneckenradsatz A35

Asafstand 40mm

Versnelling:
6,75 – 90:1
Uitgaand koppel:
25,2 – 46,5 Nm

Schneckenradsatz A40

Asafstand 50mm

Versnelling:
4,25 – 69:1
Uitgaand koppel:
34 – 117,3 Nm

Schneckenradsatz A50

Asafstand 53mm

Versnelling:
4,75 – 75:1
Uitgaand koppel:
45 – 141 Nm

Schneckenradsatz A53

Asafstand 63mm

Versnelling:
6,1 – 70:1
Uitgaand koppel:
89 – 258 Nm

Schneckenradsatz A63

Asafstand 65mm

Versnelling:
6,25 – 75:1
Uitgaand koppel:
101 – 288 Nm

Schneckenradsatz A65

Asafstand 80mm

Versnelling:
6,75 – 80:1
Uitgaand koppel:
150 – 522 Nm

Schneckenradsatz A80

Klantspecifieke uitvoeringen

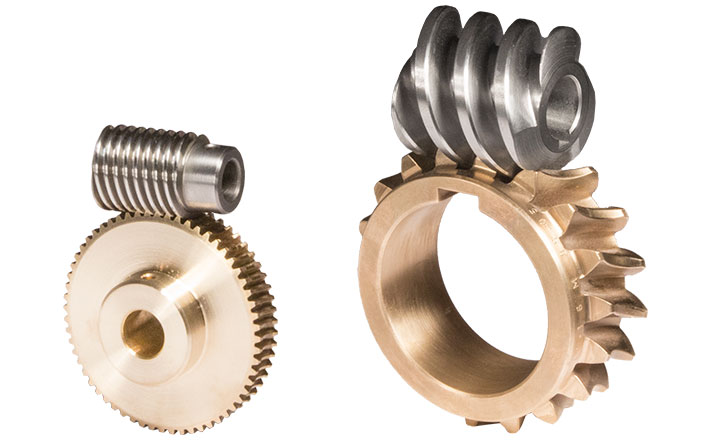

Klantspecifieke wormwielsets

Wij produceren klantspecifieke wormwielsets volgens de specificaties van de klant in verschillende uitvoeringen en materialen.

Framo Morat levert klantspecifieke wielsets met asafstanden van. Indien nodig berekent Framo Morat de vertandinggegevens, specificeren wij de materialen en oppervlaktebehandeling, en adviseren wij met betrekking tot smering en koppelbelastingen.

Hiervoor gebruiken wij een rekenprogramma dat gebaseerd is op de DIN-norm. De ruime ervaring die Framo in 40 jaar wormwielsetproductie heeft opgebouwd, leert dat onze klanten, vooral bij korte levertijden en geringe aantallen, met name kiezen voor bestaande vertandingsgereedschappen. De werkwijze moet dan van geval tot geval worden getest. Hiervoor kunt u persoonlijk contact met ons opnemen of het adviesaanvraagformulier gebruiken.

Duplexvertanding

De als duplexwormwielset uitgevoerde vertandingsvariant is bij uitstek geschikt voor aandrijvingen waarbij grote overbrengverhoudingen moeten worden gecombineerd met een exacte hoekpositionering. En een bijzonder voordeel ervan is dat de vertandingsspeling steeds opnieuw kan worden gejusteerd. Wanneer na een lange gebruiksduur de verdraaispeling groter is geworden, kan de vertanding weer spelingsarm worden in- of nagesteld. Om dat te doen wordt de wormas een klein stukje verschoven. Dat kan bijvoorbeeld met vulringen bij het monteren van het vaste lager of met justeerschroeven in het deksel van de behuizing. De duplexvertanding onderscheidt zich door tandflanken met een verschillende spoedhoek. Door de wormas axiaal te verstellen kan de vertanding van de worm spelingsarm ingrijpen in de tanden van het wormwiel. Spelingsarm instelbare wormwielsets van Framo Morat zijn leverbaar met een modulus van 0,3 tot 8.

De duplexvertanding wordt bijvoorbeeld gebruikt in draai- en zwenktafels die componenten positioneren voor bewerkingen of geautomatiseerde montage. Ook worden spelingsarme wormvertandingen toegepast om optische en mechanische apparaten in de meet- en farmaceutische techniek te optimaliseren. Omdat de vertanding nastelbaar is kunnen instrumenten, te meten componenten en optieken gedurende de volledige bedrijfstijd exact worden gepositioneerd.
