Planetaire aandrijvingen

Planetaire aandrijvingen van Framo Morat bieden u volledige vrijheid en mogelijkheden, want er is geen toepassing zo speciaal, of wij hebben er de passende oplossing voor. De G-serie omvat de High End-aandrijvingenseries GSA, GSB, GSF (Inline), GSD (flensaandrijvingen) en GSBL (haakse aandrijvingen) en de High End Economy-series GSN en GFE.

Bij volledig op uw individuele specificaties toegesneden, klantspecifieke aandrijfoplossingen profiteert u van onze in tientallen jaren opgedane ontwikkel- en systeemknowhow.

High End

  • Verdraaispeling maximaal 1 boogmin
  • Hoge torsiestijfheid door behuizing uit een stuk, groefkogellagers en kegellagers
  • Voldoet aan de hoogste positioneringsnauwkeurigheidseisen

High End Economy

  • Nominaal uitgaand koppel tot 1.562 Nm
  • Maximale bescherming tegen stof en spatwater (IP65)
  • Voldoet aan de hoogste eisen voor wat betreft rustige loop

Custom

  • Individuele dimensionering van materiaal, diameter, lagering, tandbreedte enzovoort van elke trap van de planeetaandrijving
  • Vlekkeloze connectiviteit met alle interfaces
  • Integratie van de aandrijving in uw totaalsysteem, rekening houdend met de mechanische-, elektronische- en besturingstechniek

Selectiecriteria

  1. Overzicht technische gegevens
    High End High End Economy
    GSA GSB GSF GSD GSBL GSN GFE
    Aandrijvingdiameter (mm) 50 / 70 / 90 / 120 / 160 44 / 62 / 90 / 120 / 142 / 180 62 / 75 / 100 / 142 / 180 47 / 64 / 90 / 110 / 140 44 / 62 / 90 / 120 / 142 / 180 50 / 60 / 70 / 80 / 90 / 115 / 160 50 / 70 / 90 /120 /145 / 180 / 220
    Nom. uitgaand koppel (Nm) 18 – 656 14 – 1266 45 – 1266 17 – 683 14 – 1266 13 – 688 13 – 1562
    Versnellingskoppel (Nm) 32 – 1181 25 – 2279 81 – 2279 30 – 1229 25 – 2279 22 – 1125 24 – 2812
    Noodstopkoppel (Nm) 54 – 1968 41 – 3799 135 – 3798 50 – 2048 41 – 3799 38 – 2063 40 – 4686
    Overbrengverhouding 1-st. 3, 4, 5, 7, 10 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 10 4, 5, 7, 10 3, 4, 5, 7, 10, 16, 20 3, 4, 5, 7, 10 3, 4, 5, 7, 10
    2-st. 15, 20, 25, 30, 35, 40, 50, 70, 100 15, 20, 25, 30, 35, 50, 60, 70, 80, 100 15, 20, 25, 30, 35, 40, 50, 70, 100 20, 25, 35, 40, 50, 70, 100 25, 30, 50, 70, 100, 140, 180, 200 15, 20, 25, 30, 35, 40, 50, 70, 100 15, 20, 25, 30, 35, 40, 50, 70, 100
    Verdraaispeling [boogmin) 1-st. <=3 (opt. <=1) <=3 (opt. <=1) <=3 (opt. <=1) <=3 (opt. <=1) <=4 (opt. <=2) <=7 <=7
    2-st. <=5 (opt. <=3) <=5 (opt. <=3) <=5 (opt. <=3) <=5 (opt. <=3) <=7 (opt. <=4) <=10 <=10
  2. Eigenschappen
    Aandrijvingkenmerken High End High End Economy
    GSA GSB GSF GSD GSBL GSN GFE
    Toerental ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Koppel ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Talloze overbrengverhoudingen ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Verdraaispeling ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Levensduur ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Beschermingsklasse ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Radiale kracht ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Axiale kracht ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Geluid ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
    Gewicht ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
null

High End

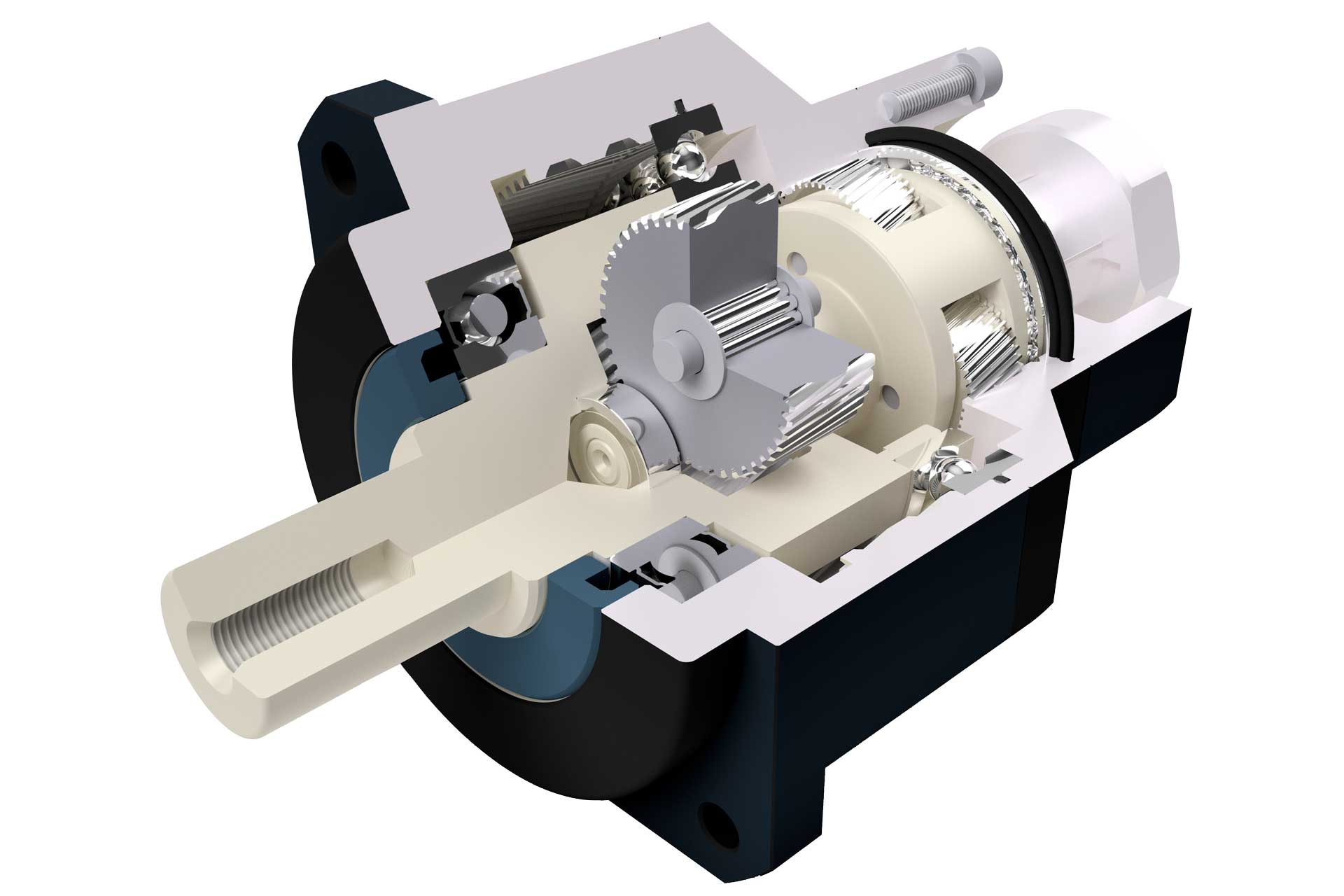

Het High End-aandrijvingenassortiment bestaat uit de series GSD (flensaandrijvingen), GSB (inline) en GSBL (haakse aandrijvingen). Alle drie de series zijn voorzien van een geslepen schuine vertanding, planeetdragers uit één stuk en volledig gelagerde tandwielen. De behuizing zijn robuust en zijn uit een stuk vervaardigd. Dat zorgt voor een verbeterde stijfheid van de aandrijving, waardoor hogere belastingen kunnen worden opgenomen. De zonnewielen worden bovendien extra gelagerd om een rustige loop te garanderen. De tweetrapsuitvoeringen zijn geconstrueerd voor een optimale benutting van de beschikbare inbouwruimte. De ingaande trap is vanwege de geringere koppels kleiner gedimensioneerd dan de uitgaande trap.

GSA

  • Geringe verdraaispeling voor hoogste precisie, standaard minder dan 3 boogminuten, optioneel tot minder dan 1 boogminuut
  • Hoge toelaatbare radiale- en axiale krachten
  • Eenvoudige montage zonder tussenflens

GSB

  • Geringe verdraaispeling voor uiterste nauwkeurigheid, standaard tot minder dan 3 boogmin, optioneel tot minder dan 1 boogmin
  • Grote koppels
  • Optimale corrosiebescherming voor de complete behuizing incl. uitgaande zijde

GSF

  • Groot koppelniveau door dubbele lagering
  • Hoge torsiestijfheid
  • Optimale bescherming tegen stofdeeltjes en waterdicht

GSD

  • Compacte constructie
  • Superieure torsiestijfheid
  • Hoge radiale- en axiale krachten toelaatbaar

GSBL

  • Haakse uitvoering voor toepassingen in beperkte inbouwruimtes
  • Grote koppels
  • Tot overbrengverhouding i = 200 in tweetrapsuitvoering

High End Economy

De High End Economy-series GSN en GFE zijn voorzien van geslepen, schuinvertande precisiecomponenten, die zorgen voor een geringe geluidsproductie, een rustige loop en een bovengemiddelde koppelopname. Ze hebben volledig naaldgelagerde planeetwielen die speciaal is ontworpen voor hoge koppels. De planeetwieldragers worden als kooi uit massief materiaal vervaardigd. Dit zorgt voor een rustigere loop, verbetert tegelijkertijd de positioneringsnauwkeurigheid en vermindert de verdraaispeling.

GSN

  • Geringe geluidsproductie door geslepen schuine vertanding
  • Hoog specifiek vermogen
  • Beschermingsklasse IP65

GFE

  • Grote behuizingdiameter tot 220 mm
  • Max. aandrijftoerental tot 10.000 omw/min
  • Levensduur 30.000 uur

Klantspecifieke planeetaandrijvingen

De voordelen op een rijtje:

  • Individuele dimensionering van materiaal, diameter, lagering, tandbreedte enzovoort van elke trap van de planeetaandrijving
  • Vlekkeloze connectiviteit met alle interfaces
  • Integratie van de aandrijving in uw totaalsysteem, rekening houdend met de mechanische-, elektronische- en besturingstechniek

Klantspecifieke planeetaandrijvingen

‘Uw idee – onze aandrijving’: met dit motto hebben wij vaak de norm gezet met aandrijfoplossingen voor talrijke toepassingen en bedrijfstakken. Onze klanten waarderen ons als een ervaren ontwikkelingspartner, die aan het eind van een proces een technisch en economisch overtuigend resultaat levert. Op die manier zijn al vele innovatieve speciaalsystemen met een planetaire aandrijving als kernelement ontstaan (compleet nieuw en klantspecifiek ontwikkeld of op basis van ons modulaire systeem) voor toepassing als aandrijving in de automatiseringstechniek, de machinebouw of in de verpakkingsindustrie. Nog meer toepassingsvoorbeelden vindt u hier…Weitere Anwendungsbeispiele finden Sie hier…

U profiteert van deze ervaring. U profiteert van onze systeemkennis, die wij hebben opgedaan bij de technische uitvoering van tal van aandrijfoplossingen.
